输出方式：数字信号输出
窗口尺寸：3*4mm
感应距离：10M（透镜SB-F-02）分歧距离详见透镜选型
感应角度：120°（水平方向）
工作电压：2.2-5.5V
静态功耗：＜15uA
推荐配套IC：定造化单片机
森霸YS312K型号是将AD芯片与人体探测敏感元都集成在电磁屏蔽罩内的热释电红表传感器。人体探测敏感元将感应到的人体移动信号传输到AD芯片上 ，其通过采集、滤波等输出16位数字信号 ，并通过表围电路的单片机实现有关职能。
16位数字信号输出
单线串行数据
低功耗
1.极限值 （超过下面表格中数值可能造成器件的永远性败坏）
参量 符号 最幼值 最大值 单元 工作温度 TST -30 70 ℃ 任何引脚极限 Into -100 100 mA 存储温度 TST -40 80 ℃
2.工作前提(T=25°C, Vdd=3V ，除还有划定表)
参量 符号 最幼值 典型值 最大值 单元 电源电压 VDD 2.2 3.3 5.5 V 工作电流 IDD 5 10 20 μA ADC分辨率 16 探测波长 λ 8 14 μm 低通滤波器截至频率 7 Hz 高通滤波器截至频率 0.44 Hz

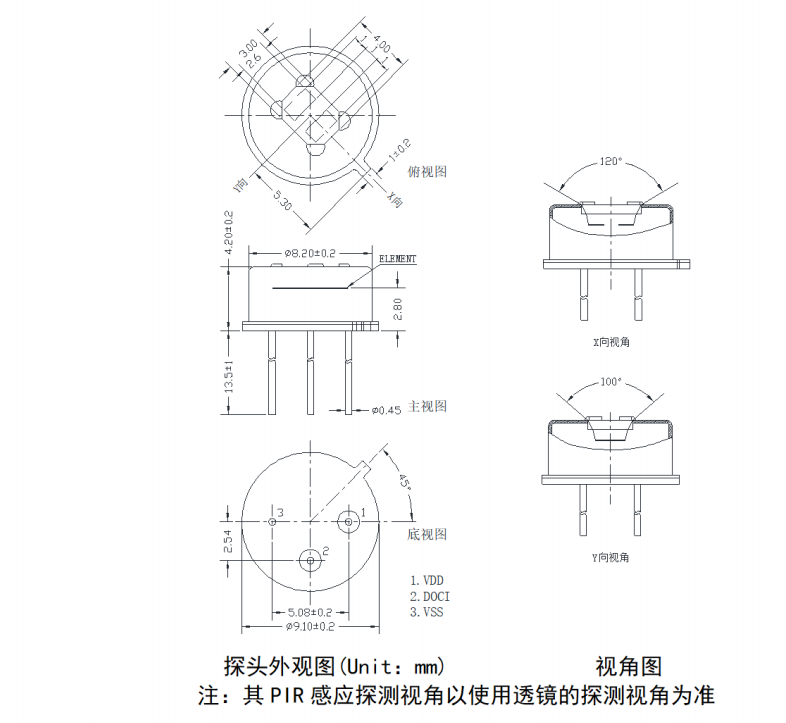

产品尺寸图
当苦衷项
传感器的出厂参数 ，均在尺度黑体及不变测试环境下经过数分钟稳按功夫后测试获得。
传感器需结合菲涅尔透镜使用达到梦想的感应角度及感应距离。
传感器的感应距离与环境温湿度、采集指标的温度和移动方向、菲涅尔透镜、放大倍数设置均有直接关系 ，使用时请综合思考。
传感器内部敏感元件较为薄脆 ，使用时请轻拿轻放 ，高频震荡或跌落撞击可能导致敏感元件产生断裂。
传感器窗口为硅基半导体特殊资料真空镀膜滤光镜片 ，使用时请勿用手或硬物直接接触。
传感器窗口选型：仿照直插双元产品：S：3*4mm ，B：3.8*5mm ，数字直插双元产品：S：3*4mm ，L：3.8*5mm ，M：4.2*5.2mm,直插四元产品：X：4*4mm ，Q：4.9*4.9mm。详情请与业务员沟通。
传感器引线长度选型：通例默认13.5mm ，如有其他需要可详询业务员 ，支持定造引线长度。
传感器其他具体信息请详见产品说明书。
