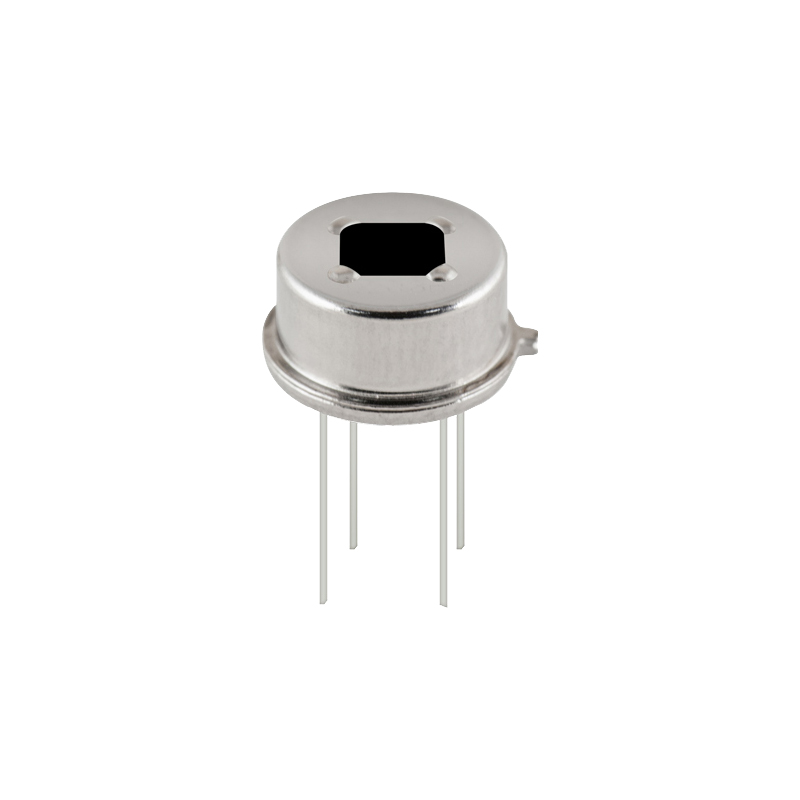

热释电红表传感器
输出信号：凹凸电平输出
窗口尺寸：3*4mm
感应距离：12M（透镜SB-F-02）分歧距离详见透镜选型
感应角度：120°（水平方向）
工作电压：2.2-3.7V
静态功耗：＜12uA
森霸BS412型号是一个将数字智能节造电路与人体探测敏感元都集成在电磁屏蔽罩内的热释电红表传感器 。人体探测敏感元将感应到的人体移动信号通过一个甚高阻抗差分输入电路耦合到数字智能集成电路芯片上，数字智能集成电路将信号转化成数字信号，当PIR信号超过选定的数字阀值时就会有延时的REL电平输出 。功夫参数通过电阻设置，用以节造用电器持续工作的延不断间 。所有的信号处置都在一个芯片上实现 。
数字信号处置
低电压、低功耗，热机功夫短
电源抑造比高，抗射频滋扰
出格内置红表传感器的二阶巴特沃斯带通滤波器，屏蔽其它频率的输入滋扰
拥有按不断间,并仿照功夫陆续可调
不变性好、有效抑造沉复误作为
利用电路单一
1.极限值 （超过下面表格中数值可能造成器件的永远性败坏）
参量 符号 最幼值 最大值 单元 工作温度 TST -30 70 ℃ 任何引脚极限 Into -100 100 mA 存储温度 TST -40 80 ℃
2.工作前提(T=25°C, Vdd=3V，除还有划定表)

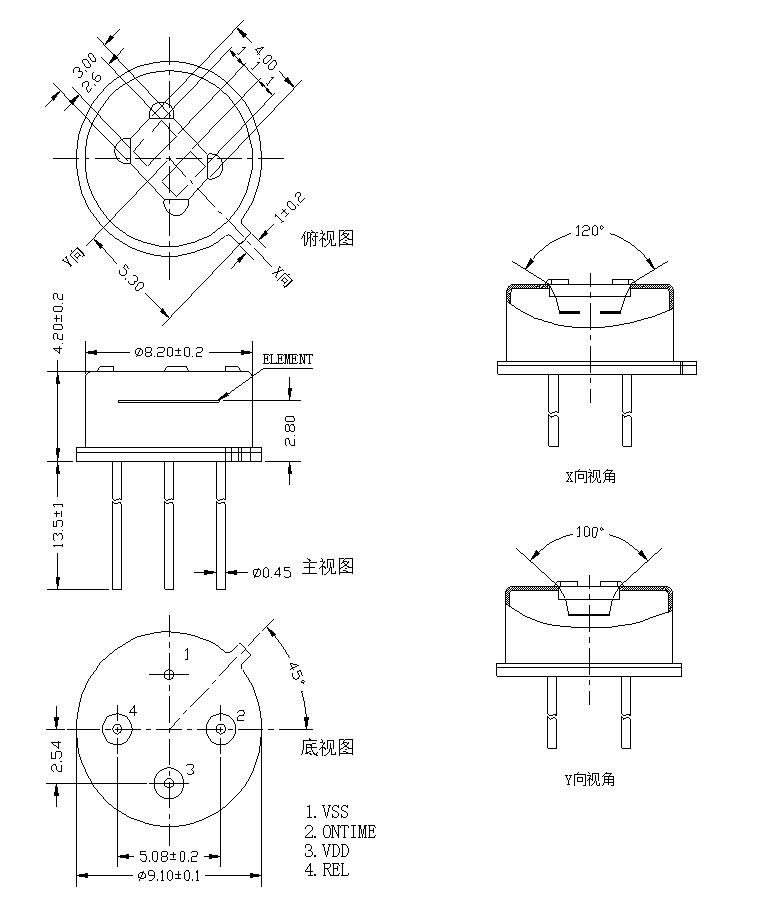

产品尺寸图
当苦衷项
传感器的出厂参数，均在尺度黑体及不变测试环境下经过数分钟稳按功夫后测试获得 。
传感器需结合菲涅尔透镜使用达到梦想的感应角度及感应距离 。
传感器的感应距离与环境温湿度、采集指标的温度和移动方向、菲涅尔透镜、放大倍数设置均有直接关系，使用时请综合思考 。
传感器内部敏感元件较为薄脆，使用时请轻拿轻放，高频震荡或跌落撞击可能导致敏感元件产生断裂 。
传感器窗口为硅基半导体特殊资料真空镀膜滤光镜片，使用时请勿用手或硬物直接接触 。
传感器窗口选型：仿照直插双元产品：S：3*4mm，B：3.8*5mm，数字直插双元产品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元产品：X：4*4mm，Q：4.9*4.9mm 。详情请与业务员沟通 。
传感器引线长度选型：通例默认13.5mm，如有其他需要可详询业务员，支持定造引线长度 。
传感器其他具体信息请详见产品说明书 。
